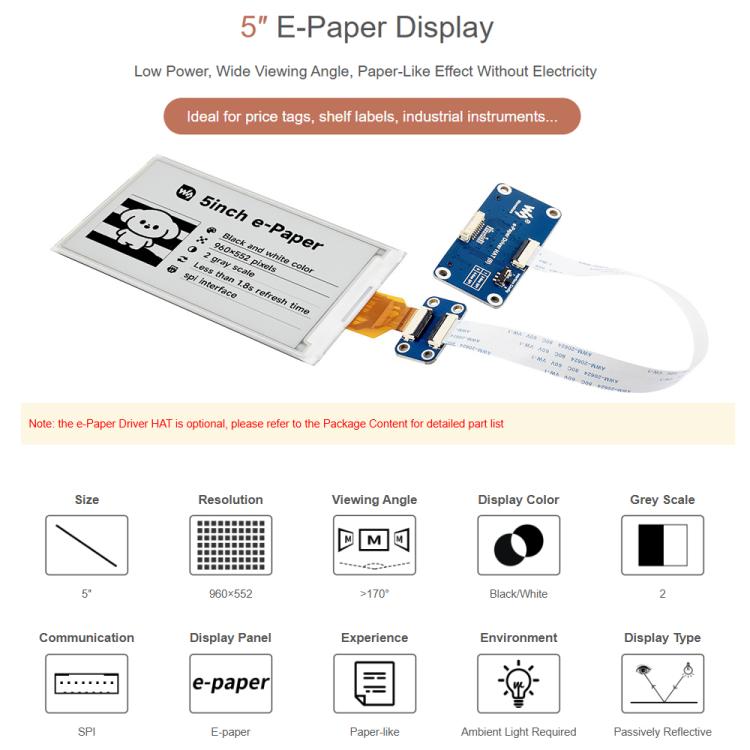

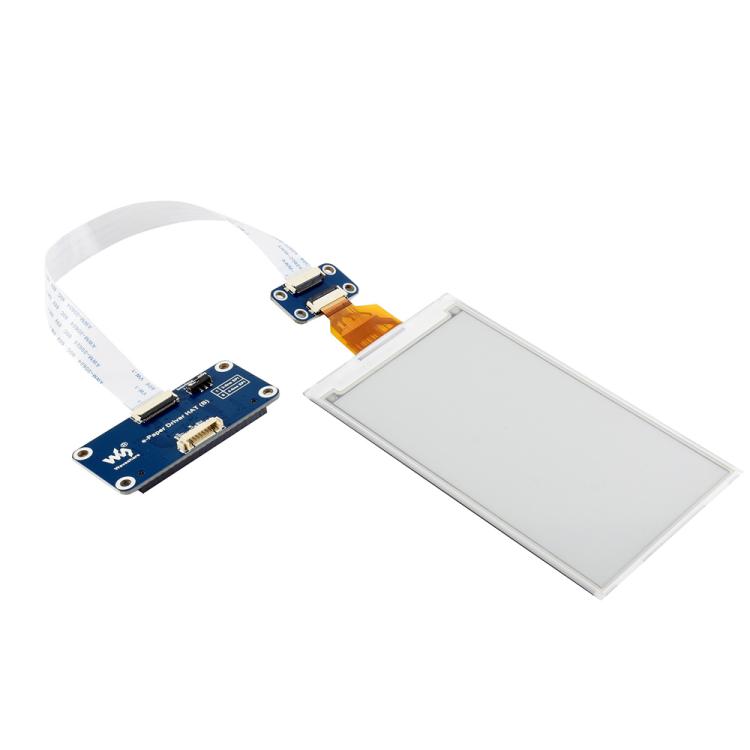

Waveshare 5inch E-Paper Display 960×552 Resolution, SPI Interface Compatible With Raspberry Pi GPIO, With Driver HAT

1. La pantalla de tinta electrónica utiliza la tecnología de «pantalla electroforética de microcápsulas» para la visualización de imágenes.Su principio de funcionamiento se basa en nanopartículas cargadas suspendidas en un líquido que migran bajo la influencia de un campo eléctrico.Bajo luz ambiental, la reflexión crea un efecto de visualización similar al del papel impreso tradicional.Las pantallas de tinta electrónica pueden mostrar imágenes con claridad bajo luz ambiental, como la de lámparas o luz natural, sin necesidad de retroiluminación, con un ángulo de visión de casi 180 grados.Gracias a su efecto de visualización comparable al del papel tradicional, se utilizan habitualmente en aplicaciones como los lectores electrónicos.
2. No requiere retroiluminación;el último contenido de la pantalla se conserva durante mucho tiempo después de apagarla.
3. Su consumo energético es muy bajo, principalmente durante los ciclos de actualización.4. Documentación de soporte completa: Esquema de la placa controladora, programas de ejemplo para Raspberry Pi / Jetson / Arduino / STM32 / ESP32, etc.

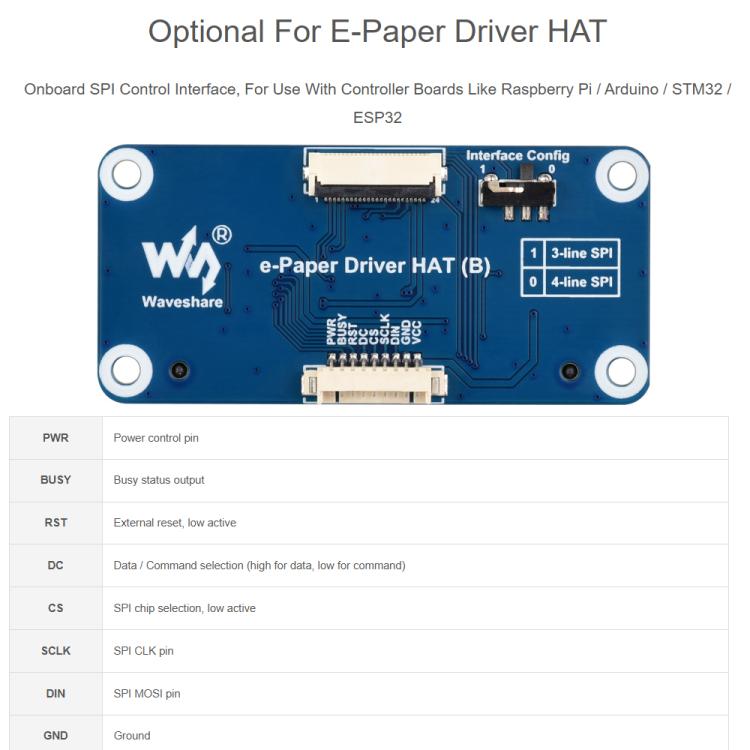

5. Las siguientes características se aplican solo a la versión del módulo (es decir, incluyendo el Driver HAT):
–Diseñado con la interfaz GPIO de 40 pines de Raspberry Pi, compatible con placas base de las series Raspberry Pi y Jetson.
–Interfaz de comunicación SPI preconfigurada para una fácil conexión a placas de control maestras como Raspberry Pi / Arduino / STM32 / ESP32.
–Chip de conversión de nivel integrado compatible con interfaces de 3,3 V y 5 V.
Parámetros:
1. Voltaje de funcionamiento: Versión sin placa: 3,3 V;Versión del módulo con Driver HAT: de 3,3 V a 5 V.
2. Interfaz de comunicación: SPI de 3 hilos, SPI de 4 hilos.3. Dimensiones: Tamaño de la pantalla sin controlador: 126,38 x 71,19 x 0,79 mm;Tamaño del controlador HAT: 30,50 x 65,00 mm.
4. Tamaño de la pantalla: 110,59 x 62,65 mm.
5. Paso de píxel: 0,1833 x 0,1833 mm.
6. Resolución: 960 x 552 píxeles.
7. Colores de la pantalla: Negro, blanco.
8. Niveles de gris: 2.
9. Frecuencia de actualización parcial: 0,7 s.
10. Frecuencia de actualización completa: 1,8 s.
11. Consumo de energía en modo de actualización: Menos de 50 mW.
12. Corriente en modo de reposo: Menos de 0,01 microamperios (prácticamente cero).13. Ángulo de visión: Mayor de 170 grados.
