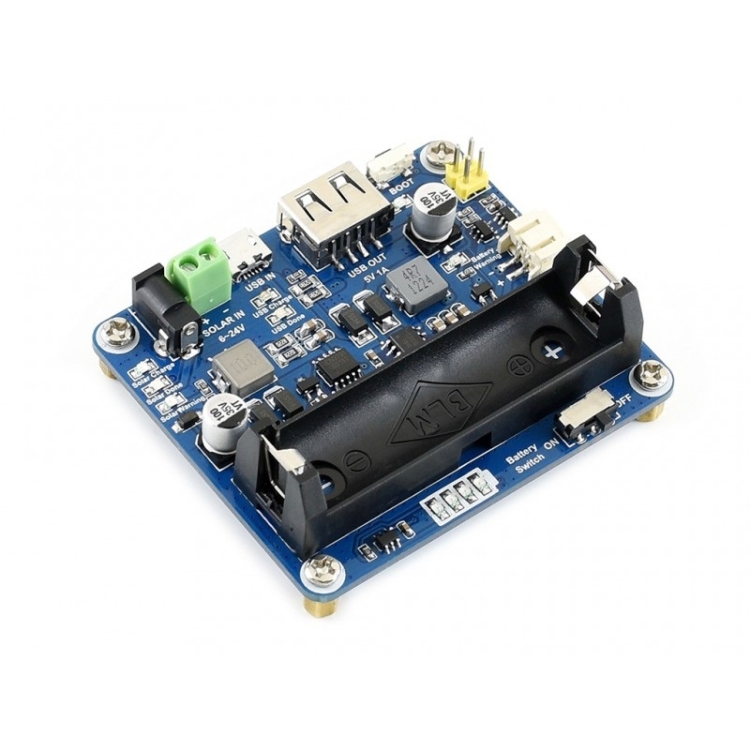

Descripción general
Este módulo de gestión de la energía solar está diseñado para el panel solar 6V ~ 24V. Se puede cargar la batería de 3,7 V Li a través del panel solar o la conexión USB, y proporciona 5V / 1A de salida regulada.
El módulo cuenta con función de MPPT (seguimiento del punto de máxima potencia) y circuitos de protección múltiples, por lo tanto, es capaz de seguir trabajando con alta eficiencia, estabilidad y seguridad. Es adecuado para la energía solar, de baja potencia IO, y otros proyectos de protección del medio ambiente.
Características
1. Soporta la función de MPPT (Maximum Power Point), maximizando la eficiencia de los paneles solares
2. Apoya el panel solar / USB de carga de la batería de conexión
3. El panel solar para 6V ~ 24V, DC-002 de entrada jack o tornillo terminal de entrada

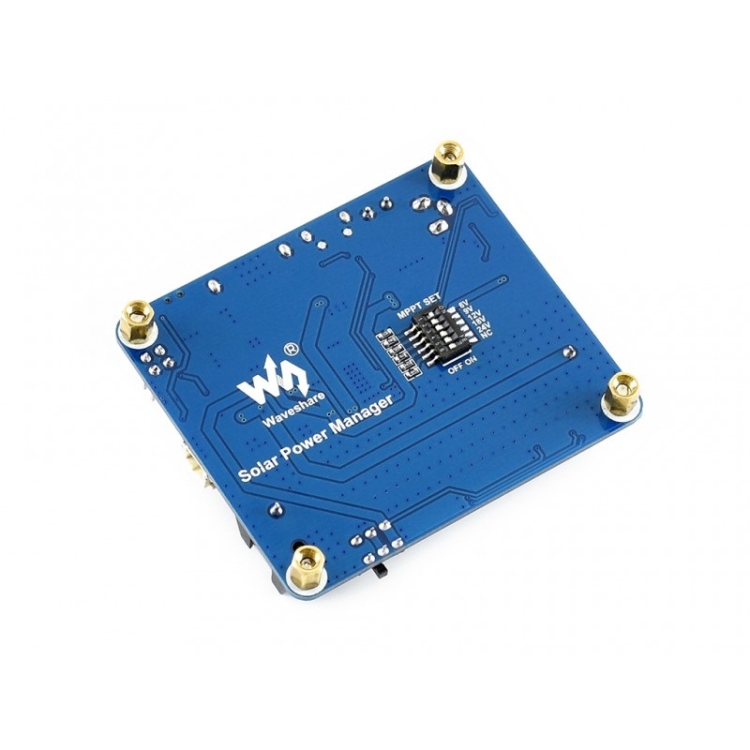

4. Interruptor de a bordo MPPT SET, seleccione el nivel cerrado a nivel de entrada para mejorar la eficiencia de carga
5. Dos interfaces de salida de 5 V: pinheaders y puerto USB
6. Onboard alta capacidad condensador electrolítico de aluminio y condensador cerámico SMD, la reducción de la ondulación, un rendimiento estable

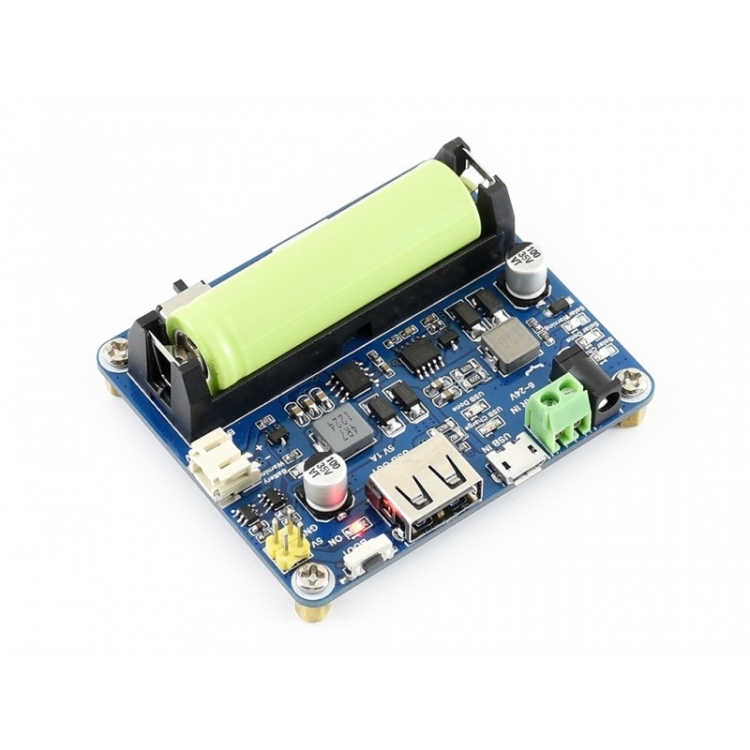

7. 14500 batería de soporte y pH 2,0 conector de la batería, para la conexión de varios tipos de baterías de 3,7 V Li
8. Varios indicadores LED, para controlar el estado de panel solar y batería
9. Los circuitos de protección múltiples: Carga a través de / sobre descarga / protección reversa / a fuego / sobre corriente, estable y seguro de usar
Especificaciones
1. voltaje de entrada del panel solar (SOLAR EN): 6V 24V ~
2. voltaje de entrada Micro USB (USB EN): 5V
3. pinheader / salida USB (OUT USB): 5V 1A
4. Carga de voltaje de corte: 4.2V +/- 1%
5. Sobre la protección del voltaje de descarga: 2.9V +/- 1%
eficiencia de carga 6. El panel solar: ~ 78%
7. eficiencia de carga del USB: ~ 82%
eficiencia de salida de la batería 8. impulso de 3,7 V: ~ 86%
9. Max corriente de reposo: <2 mA
10. Temperatura de funcionamiento: -40 ~ 85C
11. Dimensión: 65.2mm x 56.2mm x 22.9mm
